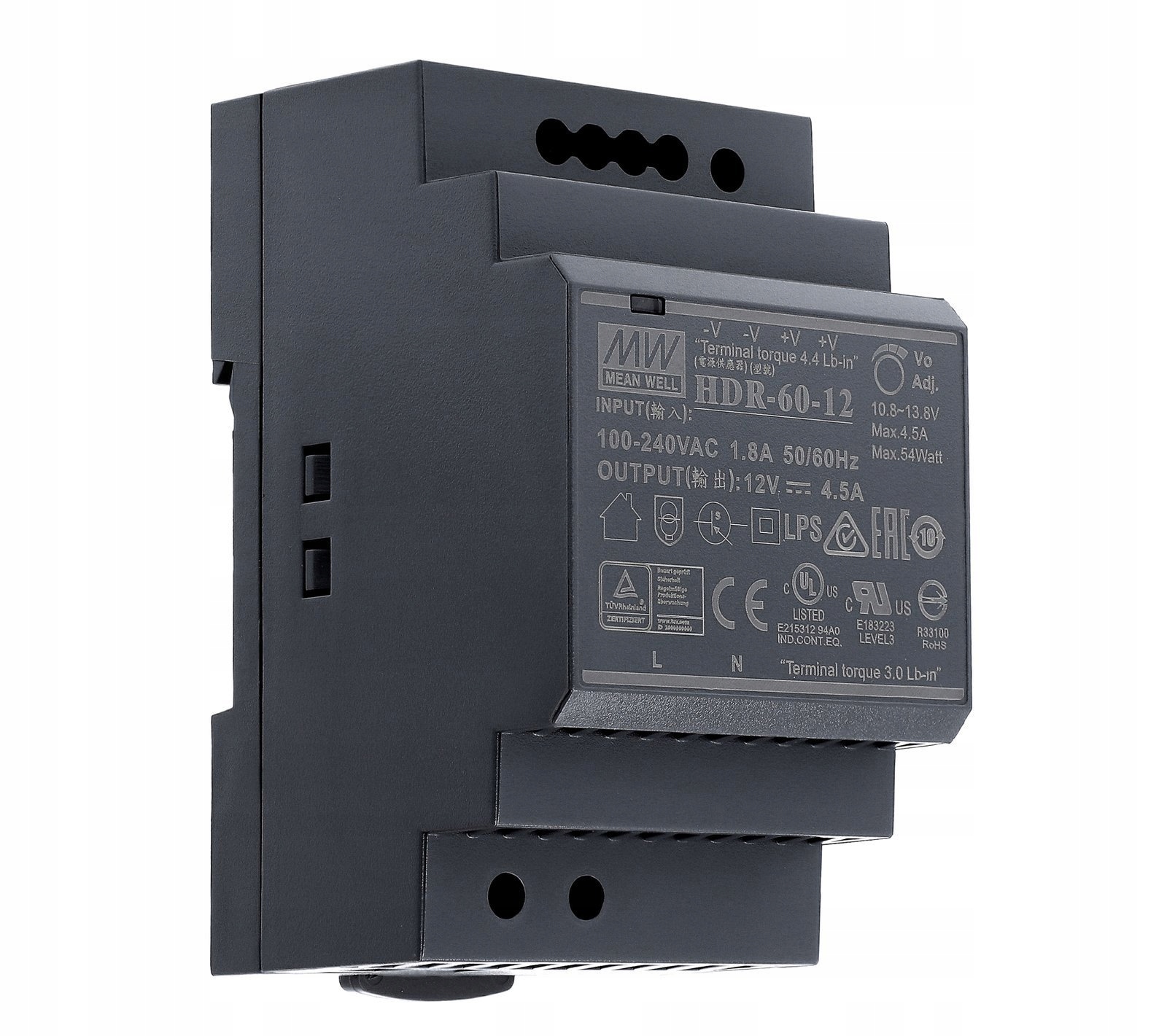

Zasilacz Mean Well na szynę Th HDR-60-12 60 W 12 V 4,5 A

Zasilacz na szynę DIN MeanWell HDR-60-12 12V 4,5A 60WOpis: Zasilacz impulsowy marki Mean Well o napięciu nominalnym 12V DC w modułowej obudowie z serii HDR spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń

Zasilacze te przeznaczone są do montażu na szynie DIN TS-35/7.5 lub 15

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie

Temperatura pracy dla tego modelu wynosi od -30 do +70oC

Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 105-160% mocy nominalnej.Główne cechy: Uniwersalny zakres napięcia wejściowego AC Niewielkie rozmiary – szerokość 52.5mm (3SU) Produkt renomowanego producenta Mean Well II klasa izolacji Zgodny z LPS Chłodzenie swobodnym przepływem powietrza Szeroki zakres temperatury pracy Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe Testowane pod pełnym obciążeniem Wysoka sprawność, niezawodność oraz długa żywotność Montaż na szynie DIN Specyfikacja techniczna: Parametry wyjściowe: Napięcie wyjścia: 12V DC Prąd wyjściowy: 4.5A Zakres prądu wyjściowego: 0 – 4.5A Moc: 54W Zakłócenia i szumy: 120mV p-p Zakres napięcia wyjściowego: 10.8 – 13.8V DC Tolerancja napięcia wyjściowego: ±1% Stabilizacja od zmian sieci: ± 1% Stabilizacja od zmian obciążenia: ± 1% Czas ustalania/narastania/trzymania: 500ms/50ms/30ms Parametry wejściowe: Zakres napięcia wejściowego: 85-264VAC lub 120-370VDC Zakres częstotliwości: 47 – 63Hz Sprawność: 88% Prąd wejściowy: 0,8A (przy 230V AC) Max udar prądu: 60A (przy 230V AC) Zabezpieczenia: Przed przeciążeniem: 105% – 160% maksymalnej mocy wyjściowej

Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia

Nadnapięciowe: 14,2 –16,2V Środowisko: Temperatura pracy: -30 do +70oC Wilgotność pracy: 20 – 90% (nieskondensowana) Temperatura i wilgotność składowania: -40 do +85oC, 10 – 95 RH Sprawność w funkcji temperatury: ± 0,03% / oC (0 – 50oC) na wyjściu Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z Bezpieczeństwo: Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 1,5kV AC, O/P-FG: 0,5kV AC Rezystancja izolacji: I/P-O/P: 100MΩ / 500V DC Inne: MTBF: 927,6 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC) Wymiary: 52.5 x 90 x 54.5m (długość x szerokość x wysokość) Waga: 0,19kg 1

Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności. 2

Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF. 3

Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
