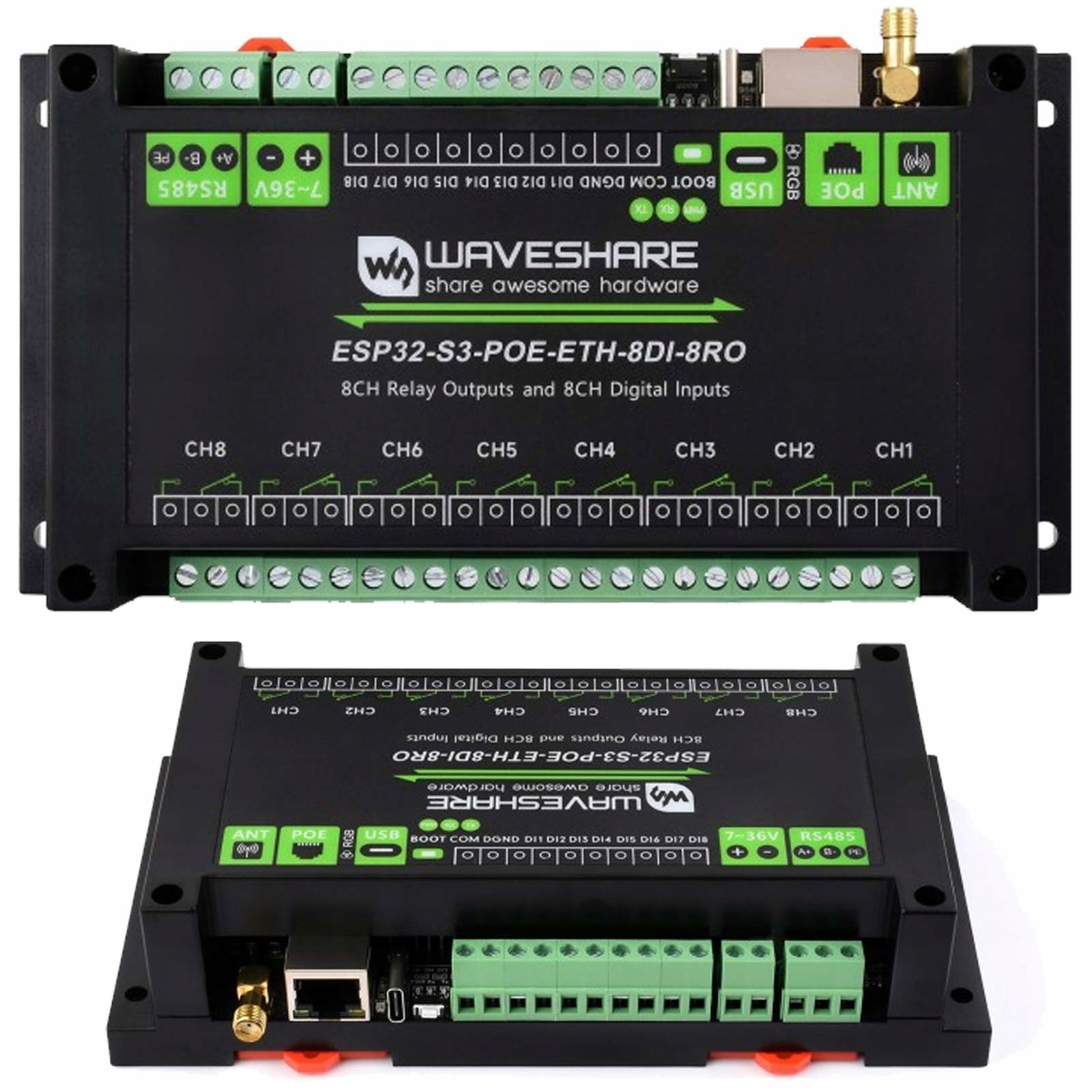

ESP32-S3 Waveshare reléový modul 8 kanálov Wi-Fi Ethernet PoE RS485

Modul ESP32-S3 ETH 8DI 8RO je praktické a všestranné riešenie na ovládanie zariadení v priemyselnom prostredí

ESP32-S3 založený na mikrokontroléri s pripojením WiFi a Bluetooth poskytuje spoľahlivú kontrolu nad ôsmimi relé a zhromažďovanie signálov z ôsmich digitálnych vstupov – každý s optickou izoláciou

Podporuje komunikáciu cez RS485 a Ethernet (aj s PoE), čo umožňuje jednoduchú integráciu s automatizačnými systémami vrátane Modbus RTU

Napájanie 7 – 36 V DC a montáž na DIN lištu ho robia ideálnym pre ovládacie skrine a projekty IoT.

8 relé + 8 digitálnych vstupov

Každý relé podporuje 250 V AC / 30 V DC pri 10 A, digitálne vstupy s izoláciou a podporou PNP/NPN

WiFi a Bluetooth 5.0 LE

Bezdrôtové pripojenie umožňuje diaľkové ovládanie a konfiguráciu prostredníctvom lokálnej siete alebo mobilných aplikácií

RS485 a Ethernet s PoE

Káblová komunikácia s izoláciou – ideálna na integráciu so systémami Modbus, PLC alebo SCADA

ESP32-S3 s Flash 16 MB a PSRAM 8 MB

Výkonný mikrokontrolér s dvojjadrovým procesorom Xtensa LX7, taktovaný na 240 MHz

Montáž na DIN lištu, napájanie 7 – 36 V DC

Obal z ABS a upevnenie DIN uľahčujú montáž do priemyselných rozvádzačov.

Špecifikácia:

Mikrokontrolér: ESP32-S3 (Xtensa LX7, 2 jadrá, 240 MHz)

Pamäť: Flash 16 MB, PSRAM 8 MB

Bezdrôtové pripojenie: WiFi 802.11 b/g/n (2.4 GHz), Bluetooth 5.0 LE

Digitálne vstupy: 8 kanálov, opticky izolované, podpora PNP/NPN

Reléové výstupy: 8 kanálov, 250 V AC / 30 V DC, 10 A

RS485: izolovaný, s termínovacím rezistorom 120 Ω (jumper)

Ethernet: rozhranie W5500, 10/100 Mbps

PoE: kompatibilita s IEEE 802.3af

RTC: hodiny reálneho času s superkondenzátorom

Dodatočné funkcie: buzzer, microSD slot, LED indikátory

Napájanie: 7 – 36 V DC (skrutkové svorky) alebo USB-C

Obal: ABS, montáž na DIN lištu 35 mm

Rozmery výrobku: 175 × 90 × 40 mm
