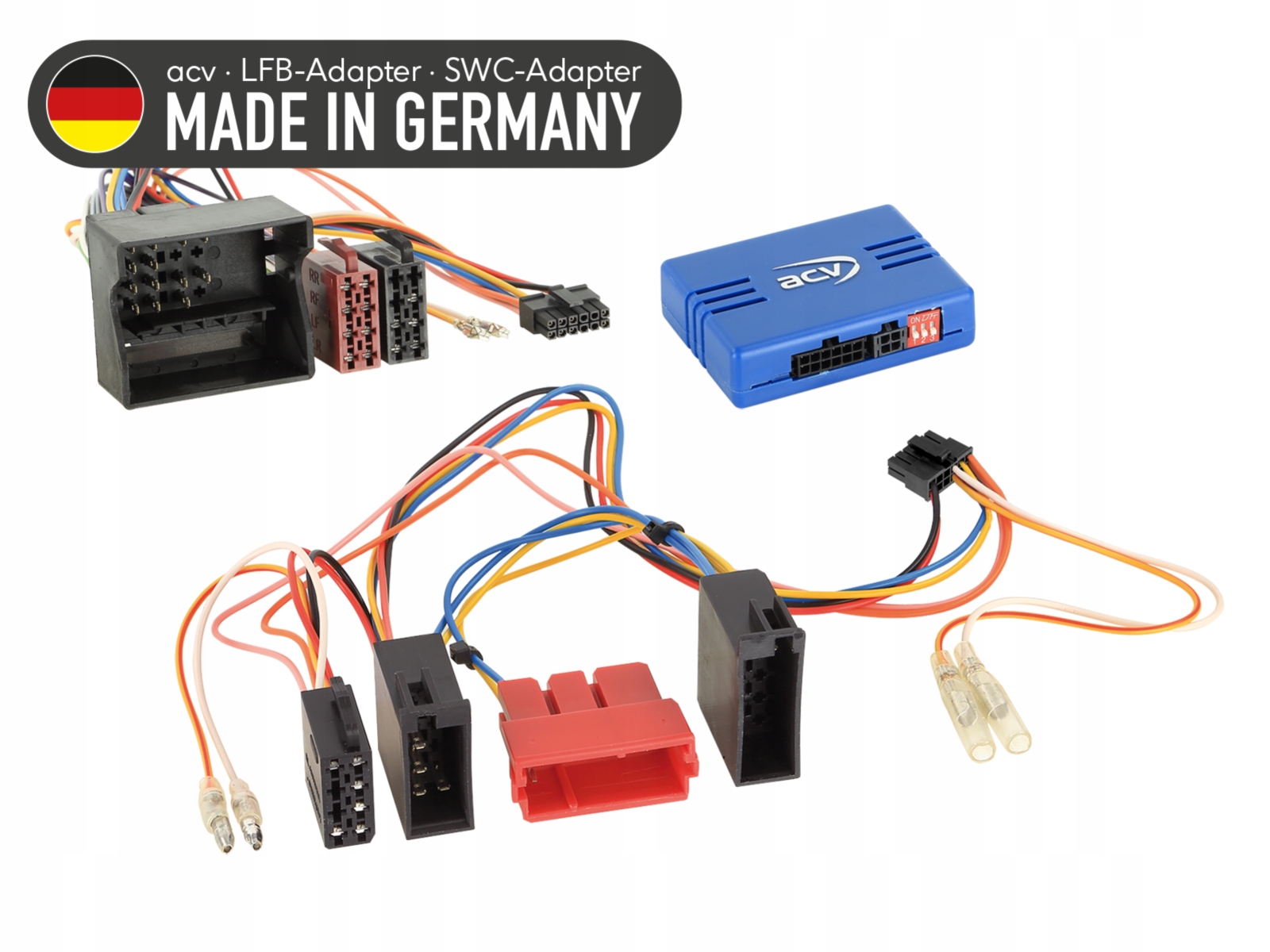

Adaptér na volant Mercedes / Smart / VW

Adaptér umožňuje zachovať plnú funkčnosť ovládania z volantu pri výmene továrenskej multimediálnej jednotky (HU) za novú, dovybavenú jednotku.Zabezpečuje integráciu s CAN zbernicou a kompatibilitu s OEM systémami vrátane Audio 5, Audio 10, Audio 20, Audio 30, Audio 50 APS Comand NTG 2/2.5 a navigačnými a posilňovacími systémami MOST

Kľúčové vlastnosti

Zachovanie pôvodných funkcií ovládania z volantu

Kompatibilita s zbernicou CAN (40-pinový konektor Quadlock Mercedes)

Podpora systémov MOST25 s aktívnym adaptérom RCA

Diagnostická LED dióda:

? blikajúca – vyhľadávanie zbernice CAN

? pevná – aktívna zbernica CAN

? — +12V aktívny zapaľovací prúd

Podporované signály

Ružový — +12V zapaľovacia svorka 15 (1,5A max)

Oranžová – +12V osvetľovacia svorka 58 (0,1A max)

Biely – +12V signál spätného chodu (1,5A max)

Žltá/zelená alebo žltá/červená – signál impulzu rýchlosti

⚠ Vo vozidlách so systémom Audio 10 je podporovaná iba funkcia hlasitosti. ⚠ Niektoré vozidlá vyžadujú kódovanie pre Audio 10/Audio 15/Audio 20 pre plnú funkčnosť

Kľúčové konektory a príslušenstvo

40-pinový konektor Quadlock Mercedes – poloha: 42cx28

ISO / 10-pinový ISO / Mini ISO Mercedes – poloha: 42cx26

Predĺženie ISO – poloha: 1322-02

Adaptér MOST>RCA ISO – položka: 13-1190-52, 13-1190-53

Káblová súprava SWC – poloha: 42a-1190-001 / 42a-1190-003

Konektory jack a jednožilové konektory určené pre mnoho značiek: Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec

Kompatibilita – vybrané modely vozidiel Mercedes

A-trieda, B-trieda, C-trieda, CLC, CLK, CLS, E-trieda, G-trieda, GL-trieda, M-trieda, ML, R-trieda, SL, SLK, SLR, Sprinter, Vito/Viano, Citan (úplný zoznam v návode na inštaláciu)

Smart

Smart For Four (W454) 2004 – 2007

VW

VW Crafter I (2EC/2EK/2F) 2006 – 2016

(Úplný zoznam kompatibilných modelov a ročníkov nájdete v návode na inštaláciu. )

Návod na inštaláciu – kľúčové kroky

Overte funkčnosť továrenského HU a nastavenia vozidla

Odpojte HU od napätia

Skontrolujte správnosť všetkých pripojení rozhrania

Pripojte prepojovací kábel HU podľa retrofitového návodu

Pripojte ostatné konektory

Na konci pripojte hlavný konektor

Nakonfigurujte rozhranie a HU podľa pokynov výrobcu

Otestujte funkčnosť ovládania z volantu a funkčnosť vozidla

Upozornenia

Inštalácia by mala byť vykonaná kvalifikovaným inštalatérom

Nesprávne pripojenie môže spôsobiť poškodenie rozhrania alebo vozidla.

Úpravy môžu zrušiť záruku

Kód výrobcu: 42a-1190-00c-0EAN: 4026724915723Výrobca: ACVHmotnosť: 0.2Séria produktu: 42a
