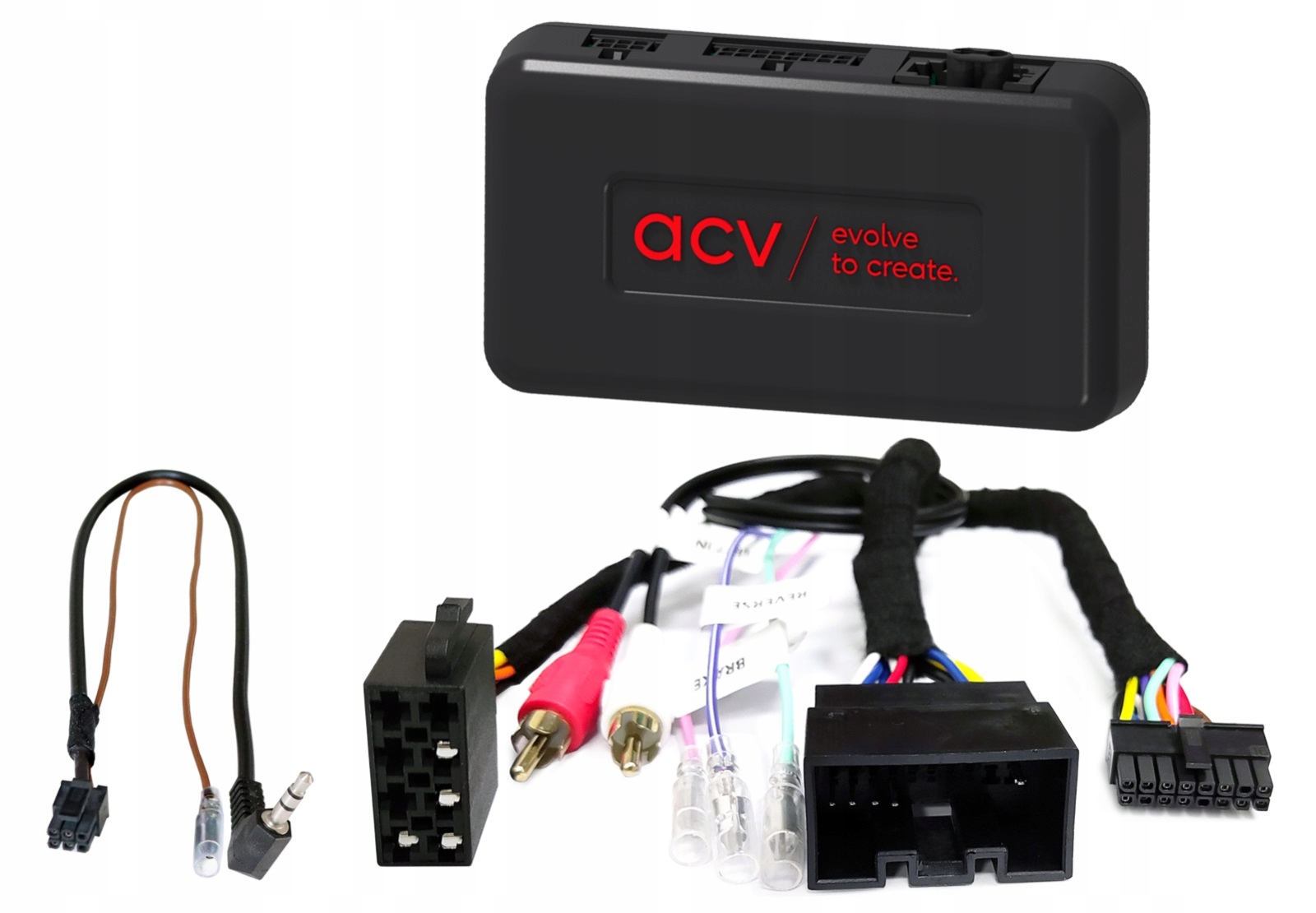

Adaptér na riadidlá Land Rover/Range Rover 20Pin Multilead Amp Most

Adaptér na riadidlá Land Rover/Range Rover 20Pin Multilead Amp MOST.

ACV.

Adaptér na diaľkové ovládanie z volantu Land Rover.

Adaptér umožňuje zachovať pôvodné funkcie ovládania z volantu počas výmeny továrenského rádia za jednotku aftermarket.

Vďaka tomu môžete používať tlačidlá na volante aj po namontovaní nového rádia.

Vlastnosti produktu:.

Konektor zbernice CAN: 20-pinový.

OEM SWC → OEM pripojenie Jack 3,5 mm.

Podpora OEM audio systému (zosilneného) → RCA výstupu (červený/biely).

OEM displej nie je podporovaný (zobrazuje iba logo Land Rover pri štarte).

Funkcia fader v systémoch OEM nie je podporovaná.

Nastavenia vozidla (napr. dátum/čas) nepodporované.

Nastavenie prepínačov DIP podľa návodu HU aftermarket.

Kompatibilné modely:.

Land Rover Discovery III (LA) – 11/2004 – 08/2009.

Land Rover Range Rover Sport I (LS) – 05/2005 – 08/2009.

Upozornenie: Opätovne dovezené vozidlá alebo vozidlá s iným softvérom nemusia byť úplne kompatibilné.

Dostupné výstupné signály:.

červená: zapaľovacia svorka +12V (15).

oranžová: osvetľovacia svorka +12V (58).

fialová/biela: signál spätného chodu +12 V.

ružová: signál rýchlosti (VSS).

zelená: hmotnosť signálu parkovacej brzdy.

Max. zaťaženie výstupov: 250 mA.

odpor cievky relé min. 75 Ω / 150 Ω.

Všeobecné pokyny na inštaláciu:.

Overenie pred montážou:.

Skontrolujte všetky funkcie pôvodného rádia.

Odpojte OEM HU od napájania.

Skontrolujte správnosť pripojenia adaptéra.

Pripojenie:.

Nakonfigurujte rozhranie a káble pri odpojenom napájaní.

Pripojte kábel rádia aftermarket podľa pokynov výrobcu.

Pripojte ostatné HU káble.

Na konci pripojte hlavný konektor a napájací kábel.

Nakonfigurujte rozhranie a HU podľa pokynov.

Otestujte ovládanie z volantu a funkcie vozidla.

Zmeny a diagnostika:.

Zmeny konfigurácie vykonávajte vždy pri odpojenom napájaní.

V prípade problémov obnovte OEM HU a skontrolujte nastavenia zbernice CAN a rozhrania.

Dodatočné úpravy káblového zväzku môžu zrušiť záruku a mali by byť vykonávané výlučne profesionálnym inštalatérom.

Kód výrobcu: 42xlr009-0EAN: 4026724916560Výrobca: ACVHmotnosť: 0.2Séria produktu: 42x
