Adaptér na riadidlá Vw Crafter 2014-2016 40Pin Quadlock

Adaptér na riadidlá VW Crafter 2014-2016 40Pin Quadlock.

ACV.

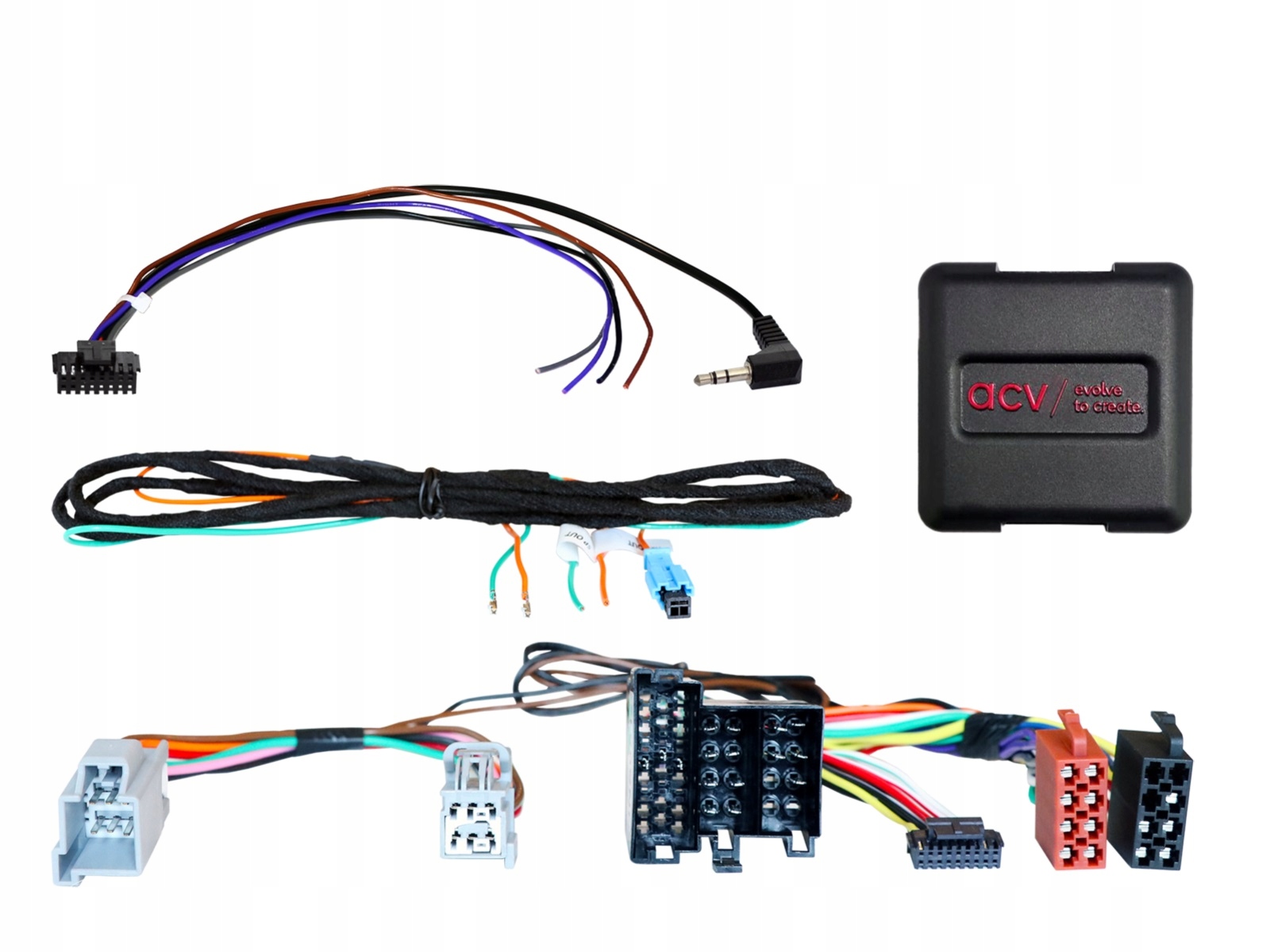

Ovládací adaptér z volantu Stalk Adaptér VW Crafter (CAN BUS) – pre rádio aftermarket (SWC).

Stalk adaptér VW je rozhranie CAN BUS určené pre VW Crafter (2EC/EK/2F) 2014 – 2016, ktoré umožňuje zachovať továrenské ovládanie rádia z volantu (SWC) po výmene rádia OEM za rádio aftermarket (retrofit HU).

Adaptér tiež poskytuje potrebné inštalačné signály (zapaľovanie, podsvietenie, spätné ovládanie, VSS atď. ), vďaka čomu je montáž nového rádia jednoduchšia a predvídateľnejšia.

Treba však mať na pamäti, že v závislosti od výbavy vozidla a funkcie novej jednotky môže byť časť činností vynechaná alebo nahradená inými funkciami.

Kompatibilita vozidiel.

VW Crafter (2EC/EK/2F) 07/2014 – 11/2016.

Kompatibilné OEM rádio (podľa špecifikácie):.

RCD3002 (OEM).

RNS 4001 / RNS 5001 (OEM navigácia).

Konektory a požiadavky.

Hlavný konektor: 40-pinový Quadlock (v popise výrobcu: Quadlock Mercedes – používa sa v tejto verzii inštalácie).

SWC: OEM SWC → 3,5 mm jack / voľné káble.

Žltý kábel: +12V pevný (Kl. 30) s poistkou (napájanie z batérie).

Verzie „konštantný prepínač napájania“.

Tento variant je určený pre vozidlá s funkciou konštantného prepínača napájania.

Ak vozidlo nemá túto funkciu: vyžaduje sa iný adaptér SWC BMW/Mercedes/Smart/VW Quadlock – item: 42a-1190-003.

Ak máte RCD 2001 1-DIN: potrebujete SWC Mercedes ISO/10 Pin ISO/Mini ISO – item: 42a-1190-001.

Upozornenie: Nastavenia DIP vykonajte podľa pokynov výrobcu rádia aftermarket.

Signály poskytované prostredníctvom rozhrania.

červená: +12V po zapálení (Kl. 15).

oranžová: +12V podsvietenie (Kl. 58).

fialová/biela: +12V spätná časť.

ružový: impulz rýchlosti (VSS).

zelená: hmotnosť signálu parkovacej brzdy (GND).

Max. zaťažiteľnosť výstupov: 250 mAAk rádio vyžaduje >250 mA:.

1 relé: cievka min. 75 Ω.

2 relé: cievky min. 150 Ω.

Autá po reimportoch alebo s inou verziou softvéru môžu mať obmedzenú kompatibilitu funkcií.

Montážne odporúčania.

Skontrolujte funkcie a nastavenia OEM rádia.

Odpojte OEM rádio bez napätia.

Skontrolujte pripojenia rozhrania a lúča bez napätia a prispôsobte si zástrčky.

Pripojte rádio aftermarket podľa pokynov výrobcu (SWC atď. ).

Zvyšné káble pripojte podľa návodu a hlavný konektor pripojte k autu na konci.

Nakonfigurujte rádio (SWC, kamera, handsfree, fantómové napájanie atď. ).

Vykonajte test SWC a fungovania vozidla pred konečnou montážou.

Dodatočné spojenia a úpravy zväzku by mal vykonávať vyškolený inštalatér.

Modifikácie môžu ovplyvniť záruku a bezpečnosť inštalácie.Index výrobcu: 42xki012-0EAN: 4026724675948Značka a model: VW Crafter (2EC/EK//2F) 07/2014 - 11/2016Stalk Adapter Mitsubishi je rozhranie CAN BUS, ktoré umožňuje zachovať továrenské ovládanie rádia z volantu (SWC) po výmene pôvodného rádia za rádio aftermarket (retrofit HU).

Vďaka tomu môžete naďalej pohodlne ovládať základné funkcie bez toho, aby ste museli odtrhnúť ruky od volantu.

Treba však mať na pamäti, že v závislosti od výbavy auta a možností nového rádia môžu byť niektoré funkcie obmedzené, vynechané alebo priradené inak.
