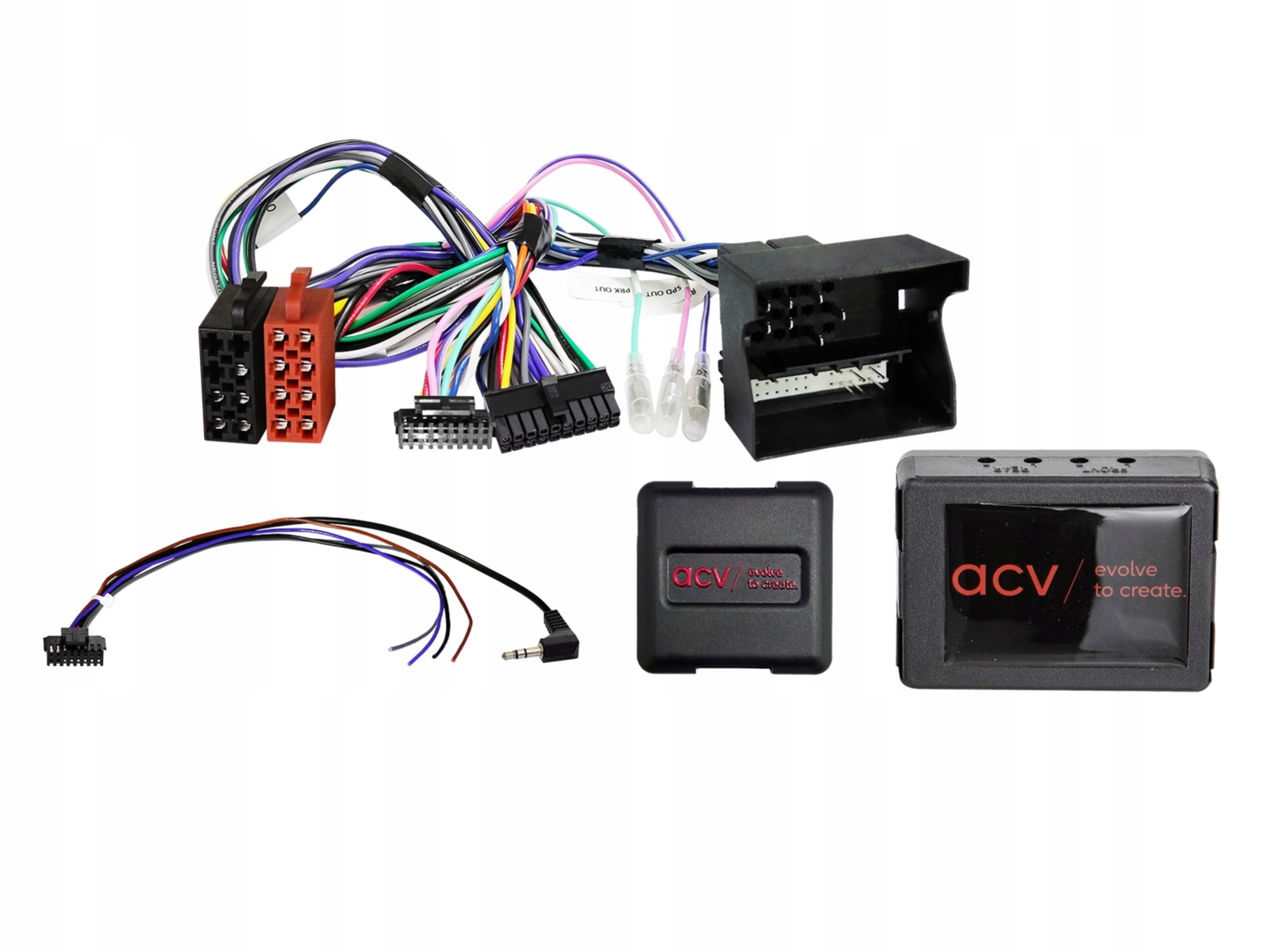

Adaptér na volant Audi/Seat/Škoda/VW Quadlock Fakra (Set)>DIN/ISO/Multil

Adaptér na volant Audi/Seat/Škoda/VW Quadlock Fakra (Set)>DIN/ISO/Multil.

ACV.

Adaptér na volant – Audi / Seat / Škoda / VW.

Adaptér umožňuje zachovať pôvodné funkcie ovládania z volantu po výmene továrenského rádia za aftermarketovú jednotku.

Zabezpečuje plnú integráciu s CAN zbernicou vo vozidlách skupiny VAG a podporu širokej škály systémov OEM a HU.

Kľúčové vlastnosti:.

Zachováva ovládanie z volantu po výmene továrenského rádia.

Kompatibilný s CAN zbernicou prostredníctvom 40-pinového konektora Quadlock VAG 42cx25.

Podporuje OEM systémy: Blaupunkt, Matsushita, Grundig, BNS, RNS-E, Amundson, Columbus, RCD, RNS a DynAudio.

Aktívny systémový adaptér je k dispozícii pre zosilňovače a systémy OEM.

LED diagnostika:.

Modrá blikajúca → vyhľadávanie zbernice CAN.

Modrá pevná → aktívna zbernica CAN.

Červená → +12V aktívny zapaľovací prúd.

Kompatibilita s vozidlami: Audi.

A1, A3, A4, A5, A6, Q3, Q5, R8, TT (rôzne ročníky).

Seat.

Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo.

Škoda.

Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti.

Volkswagen.

Amarok, Beetle, Caddy III a IV, Caravelle, CC, Eos, Fox, Golf V a VI, Jetta III a IV, Multivan, Passat, Phaeton, Polo IV a V, Scirocco, Sharan, T5/T6, Tiguan, Touareg, Touran, Up!.

(Úplný zoznam modelov a ročníkov v technickej špecifikácii. ).

Dostupné signály:.

Ružová: +12V zapaľovacia svorka (15) – max 1,5A.

Oranžová: +12V osvetľovacia svorka (58) – max 0,1A.

Podpora dodatočných signálov pre zosilňovače a OEM systémy.

Podporované jednotky HU:.

Kompatibilný s väčšinou aftermarketových jednotiek, m.in.

Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, Zenec.

Konektory: 3,5 mm jack alebo Key1/Key2/GND – v súlade s požiadavkami výrobcu HU.

Skrátený návod na montáž:.

Porovnajte konektory adaptéra s lúčom vo vozidle.

Odpojte HU OEM od napájania.

Skontrolujte pripojenia bez napätia.

Nakonfigurujte adaptér podľa návodu.

Pripojte kábel HU podľa dokumentácie aftermarketového HU.

Pripojte ostatné káble adaptéra.

Pripojte hlavný konektor na konci inštalácie.

Nakonfigurujte softvér adaptéra a HU.

Otestujte funkčnosť ovládania volantu.

Upozornenia:.

Inštalácia by mala byť vykonaná kvalifikovaným inštalatérom.

Nesprávna inštalácia môže zrušiť záruku.

Pripojenia a úpravy sa vykonávajú na vlastné riziko používateľa.

Skontrolujte zhodu s ohľadom na výrobcu vozidla.

Kód výrobcu: 42a-1324-001-2EAN: 4026724674842Výrobca: ACVHmotnosť: 0.2Séria produktu: 42a
